品牌：海特测控

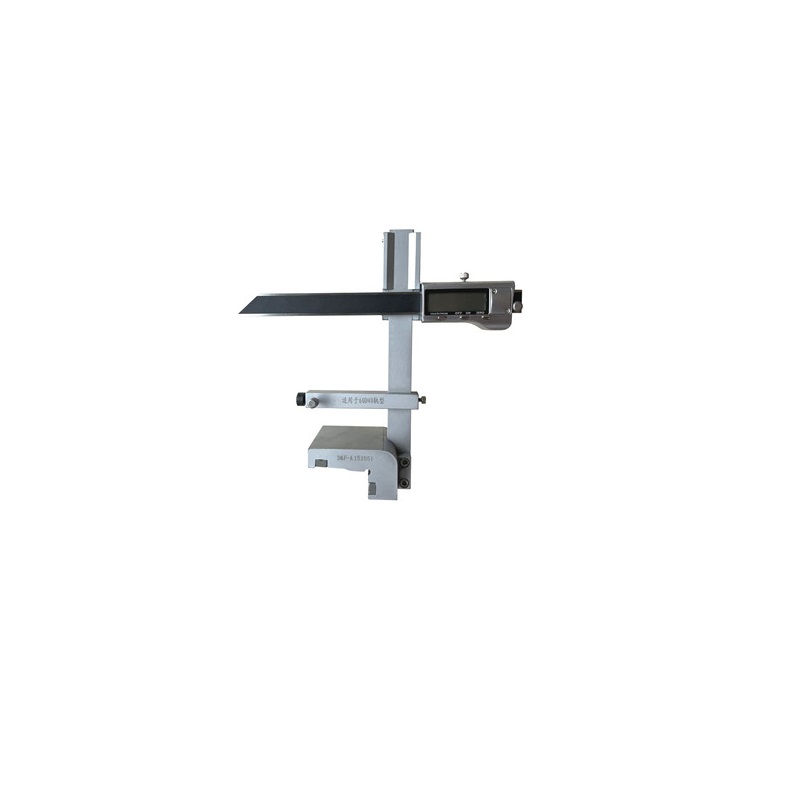

产品名称：钢轨磨耗测量器检具
产品型号：GMC-JD

【产品概述】

  钢轨磨耗测量器检具,钢轨磨耗尺检具,钢轨磨耗测量器专用检具（以下简称“专用检具”）是用来对测量器的零点误差和示值误差进行测量的专用器具，按钢轨型号分为 P43、P50、P60、P75 等4 种。专用检具由基座、基准块、副块组成。副块包括零位副块和示值副块，零位副块和最大磨耗示值副块应包含垂直磨耗测量尺横向位置和侧面磨耗测量尺垂向位置。误差和示值误差进行测量的专用器具，按钢轨型号分为 P43、P50、P60、P75 等4 种。专用检具由基座、基准块、副块组成。副块包括零位副块和示值副块，零位副块和最大磨耗示值副块应包含垂直磨耗测量尺横向位置和侧面磨耗测量尺垂向位置。

【操作使用方法】

一、检定磨耗测量尺测量点位置
  1. 将基准块安装在基座上，并固定好螺钉。
  2. 再将零位副块安装在检具基座上，并观察测尺的对线情况。
二、测倾斜
  1. 将最大磨耗示值副块可靠安放于检具基座上。
  2. 将磨耗测量尺定位在检具基准块上，使垂直磨耗测尺和侧面磨耗测尺测量端轻轻接触检具示值副块，并观察对线情况。
【示值及误差】

  1. 将零位副块置于检具基座上，再将测量尺定位在基准块上，检测零位示值。
  2. 依次更换示值副块，将测尺测量端与示值块接触，测量尺示值与副块实际值之差为该检定点的示值误差。
